1 Introduction
Direct Methods 的定義是：利用兩張影像中，直接計算相對應 pixel 之間的 measurable image quantities 的變化，來得到 motion estimation 或 shape estimation。
所謂的 measurable image quantities，舉例來說，是 image brightness 或 brightness-based cross-correlation …等；image brightness 是指影像亮度，也就是 pixel 的 RGB 值，而 brightness-based cross-correlation，則尚在理解中。
Feature-based Methods 是會在影像中，先取出 feature points，接著利用 feature matching 或 feature tracking 將 feature points 配對，再分析已經配成對的 feature points 之間所形成的 optical flow，進而得到 frame 與 frame 之間的 motion 或是 物體的 shape。
2 The Brightness Constraint
The Brightness Constraint 是指：在給定兩張同一影像序列的影像 J(x, y) 及 I(x, y) 中，會有如下的關係：
J(x, y) = I(x + u(x,y), y + v(x,y))
其中 (x, y) 是指 pixel coordinates，(u, v) 是指該 pixel 在兩張影像之間的位移。
(假設兩張影像之間的關係，只有小部分的位移，而位移的方向、距離，以 u, v 表示)
在 (u, v) 很小的情況下，對 I(x, y) 作線性處理，可以得到下列限制：
Ixu + Iyv + It = 0 --- (1)
其中 (Ix, Iy) 是在該影像中，對該 pixel 的亮度 作 x 軸、y 軸微分後的結果，而 It = I - J。
(兩張影像中的差值 = 第一張影像的微分結果 x 位移)
這些限制，對於兩張影像中，所有的 pixel 都是成立的，所以對影像中的物體，這些限制也都是成立的，所以再將 (u, v) 的表示方式分成兩種不同的模式：
3 2D Global Motion Model
在 2D Global Motion Models 中，常被使用的是 Affine motion model，此 model 特別適用於 空拍影像 或是 遠端監視影像，此時 (u, v) 的定義為：
u(x,y) = a1 + a2x + a3y
v(x,y) = a4 + a5x + a6y --- (2)
將公式 (2) 代入公式 (1) 可以得到：
Ix(a1 + a2x + a3y) + Iy(a4 + a5x + a6y) + It = 0 --- (3)
由公式 (3) 可以得知有 6 個未知數，因此最少只需要有 6 個不同 pixel ，就能求得完整解，但實際上，這個公式對於影像中全部的 pixel 都要適用，所以將進化成求近似解，使得差值愈小愈好：
E(a1, ..., a6) = Σ( Ix(a1 + a2x + a3y) + Iy(a4 + a5x + a6y) + It )2
4 Coarse-to-Fine Iterative Estimation
上述的推論中，全都仰賴對影像作線性化的處理，也就是公式 (1) ，當 (u, v) 的值愈小 (最好小於 1 pixel)，則此線性化的預測就愈準，但，實際上的情況並非如此完美。
所以實際在應用上，會先利用適當的 金字塔(Pyramid) 及 濾波器(filter) 來降低影像之間的 motion，例如本來的 motion 是 4 個 pixel，將解析度降為 1/4 時，motion 只會剩下約 2 個 pixel，如果將解析度降為 1/64，則 motion 只會剩下約 0.5 個 pixel。
在完成低解析度影像的計算之後，所得到的 (u, v)，可以先將該形變套用在較高解析度影像，用來降低這兩張影像間的 (u, v)，再對該兩張較高解析度影像作相同計算，以此類推，最後對全解析度影像作計算，進而得到最後的 (u, v)。
5 Properties of Direct Methods
Sub-Pixel Accuracy:
Direct Methods 是利用影像全部的 pixel 資料來作運算，其精確度可以到 sub-pixel。
Locking Property and Outlier Rejection:
在影像中，如果存在某部分 pixel ，它的移動方向 (motion) 與整張影像所計算出來的 motion 不同，可以將該部分的 pixel 視為 outlier ，進而去除該動態物體，只留下相對靜態物體。
6 3D Motion Models
3D Motion Models 可以解決 2D Motion Models 無法處理的問題，例如：影像與影像之間的 motion 過大 或是 影像間有深度變化的情況。
3D Motion Models 包含兩組參數，一組是 global parameters：用來表示相機的 motion，另一組是 local parameters：用來表示 3D 結構 或 shape；唯每個 pixel 都有自己的 local parameter。
3D Motion Models 的例子：
Instantaneous Velocity Field Model：
其中 (Ωx, Ωy, Ωz) 及 (Tx, Ty, Tz) 分別表示相機的旋轉及位移， Z 為深度表示該 pixel 的 shape。
Discrete 3D Motion Model：
其中 (h1, ..., h9) 為 homography 的參數，(t1, t2, t3) 為 epipole 的座標，γ 表示 local shape。
Plane + Parallax Model：
其中 (xw, xw) 表示影像在經過 warping 後的位置，warping 的依據是來自於 induced homography of a dominant planar surface。
3D Motion Models 也可以搭配 Multi-resolution Coarse-to-Fine Estimation 來處理大範圍的 motion。
(這篇文章對 3D Motion Models 只是簡單介紹，其原理 及 公式由來，還是得去看原本的 paper，所以… 不熟。)
7 Handling Changes in Brightness
每個相同的 pixel 維持同樣的亮度，是 Direct Methods 的前提條件，如果 pixel 亮度的變動很明顯，則需作另外處理。
第一個方式是使用 image normalization (影像正規化)，來調整影像的亮度。
第二個方式為不要使用亮度作為計算方式，詳情在 Section 8 作說明。
8 Other Local Match Measures
Normalized-Correlation Surfaces
(論文中，此 section 的內容只有簡單說明，有些名詞沒看懂，跳過。)
9 Summary
Direct Methods 利用整張影像中的 brightness variation (pixel 亮度值) 或是 image cross-correlation measures(不確定這是什麼) 的資訊，用來計算 2D Motion 或 3D Motion 的變化。
在 2D models 中，可以計算整張影像的 Affine transforms, Quadratic transforms 或 Homography。
在 3D models 中，可以同時計算該物體的 3D 結構 以及 整張影像的位移。
Reference
All About Direct Methods - M. Irani and P. Anandan (1999)
文字內容 或 影像內容 部份參考、引用自網路，如有侵權，請告知，謝謝。
Direct Methods 的定義是：利用兩張影像中，直接計算相對應 pixel 之間的 measurable image quantities 的變化，來得到 motion estimation 或 shape estimation。
所謂的 measurable image quantities，舉例來說，是 image brightness 或 brightness-based cross-correlation …等；image brightness 是指影像亮度，也就是 pixel 的 RGB 值，而 brightness-based cross-correlation，則尚在理解中。
Feature-based Methods 是會在影像中，先取出 feature points，接著利用 feature matching 或 feature tracking 將 feature points 配對，再分析已經配成對的 feature points 之間所形成的 optical flow，進而得到 frame 與 frame 之間的 motion 或是 物體的 shape。
2 The Brightness Constraint
The Brightness Constraint 是指：在給定兩張同一影像序列的影像 J(x, y) 及 I(x, y) 中，會有如下的關係：
J(x, y) = I(x + u(x,y), y + v(x,y))
其中 (x, y) 是指 pixel coordinates，(u, v) 是指該 pixel 在兩張影像之間的位移。
(假設兩張影像之間的關係，只有小部分的位移，而位移的方向、距離，以 u, v 表示)
在 (u, v) 很小的情況下，對 I(x, y) 作線性處理，可以得到下列限制：
Ixu + Iyv + It = 0 --- (1)
其中 (Ix, Iy) 是在該影像中，對該 pixel 的亮度 作 x 軸、y 軸微分後的結果，而 It = I - J。
(兩張影像中的差值 = 第一張影像的微分結果 x 位移)
這些限制，對於兩張影像中，所有的 pixel 都是成立的，所以對影像中的物體，這些限制也都是成立的，所以再將 (u, v) 的表示方式分成兩種不同的模式：
- Two-dimensional (2D) motion models
- Three-dimensional (3D) motion models
3 2D Global Motion Model
在 2D Global Motion Models 中，常被使用的是 Affine motion model，此 model 特別適用於 空拍影像 或是 遠端監視影像，此時 (u, v) 的定義為：
u(x,y) = a1 + a2x + a3y
v(x,y) = a4 + a5x + a6y --- (2)
將公式 (2) 代入公式 (1) 可以得到：
Ix(a1 + a2x + a3y) + Iy(a4 + a5x + a6y) + It = 0 --- (3)
由公式 (3) 可以得知有 6 個未知數，因此最少只需要有 6 個不同 pixel ，就能求得完整解，但實際上，這個公式對於影像中全部的 pixel 都要適用，所以將進化成求近似解，使得差值愈小愈好：
E(a1, ..., a6) = Σ( Ix(a1 + a2x + a3y) + Iy(a4 + a5x + a6y) + It )2
4 Coarse-to-Fine Iterative Estimation
上述的推論中，全都仰賴對影像作線性化的處理，也就是公式 (1) ，當 (u, v) 的值愈小 (最好小於 1 pixel)，則此線性化的預測就愈準，但，實際上的情況並非如此完美。
所以實際在應用上，會先利用適當的 金字塔(Pyramid) 及 濾波器(filter) 來降低影像之間的 motion，例如本來的 motion 是 4 個 pixel，將解析度降為 1/4 時，motion 只會剩下約 2 個 pixel，如果將解析度降為 1/64，則 motion 只會剩下約 0.5 個 pixel。
在完成低解析度影像的計算之後，所得到的 (u, v)，可以先將該形變套用在較高解析度影像，用來降低這兩張影像間的 (u, v)，再對該兩張較高解析度影像作相同計算，以此類推，最後對全解析度影像作計算，進而得到最後的 (u, v)。
5 Properties of Direct Methods
Sub-Pixel Accuracy:
Direct Methods 是利用影像全部的 pixel 資料來作運算，其精確度可以到 sub-pixel。
Locking Property and Outlier Rejection:
在影像中，如果存在某部分 pixel ，它的移動方向 (motion) 與整張影像所計算出來的 motion 不同，可以將該部分的 pixel 視為 outlier ，進而去除該動態物體，只留下相對靜態物體。
6 3D Motion Models
3D Motion Models 可以解決 2D Motion Models 無法處理的問題，例如：影像與影像之間的 motion 過大 或是 影像間有深度變化的情況。
3D Motion Models 包含兩組參數，一組是 global parameters：用來表示相機的 motion，另一組是 local parameters：用來表示 3D 結構 或 shape；唯每個 pixel 都有自己的 local parameter。
3D Motion Models 的例子：
Instantaneous Velocity Field Model：

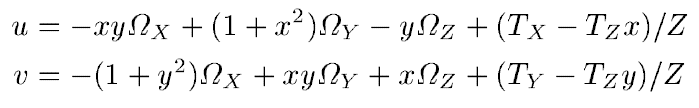

其中 (Ωx, Ωy, Ωz) 及 (Tx, Ty, Tz) 分別表示相機的旋轉及位移， Z 為深度表示該 pixel 的 shape。
Discrete 3D Motion Model：

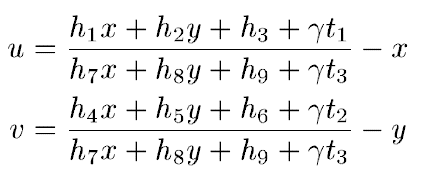

其中 (h1, ..., h9) 為 homography 的參數，(t1, t2, t3) 為 epipole 的座標，γ 表示 local shape。
Plane + Parallax Model：

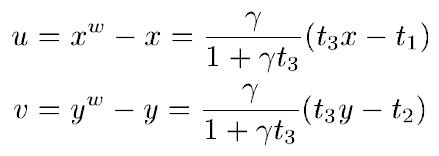

其中 (xw, xw) 表示影像在經過 warping 後的位置，warping 的依據是來自於 induced homography of a dominant planar surface。
3D Motion Models 也可以搭配 Multi-resolution Coarse-to-Fine Estimation 來處理大範圍的 motion。
(這篇文章對 3D Motion Models 只是簡單介紹，其原理 及 公式由來，還是得去看原本的 paper，所以… 不熟。)
7 Handling Changes in Brightness
每個相同的 pixel 維持同樣的亮度，是 Direct Methods 的前提條件，如果 pixel 亮度的變動很明顯，則需作另外處理。
第一個方式是使用 image normalization (影像正規化)，來調整影像的亮度。
第二個方式為不要使用亮度作為計算方式，詳情在 Section 8 作說明。
8 Other Local Match Measures
Normalized-Correlation Surfaces
(論文中，此 section 的內容只有簡單說明，有些名詞沒看懂，跳過。)
9 Summary
Direct Methods 利用整張影像中的 brightness variation (pixel 亮度值) 或是 image cross-correlation measures(不確定這是什麼) 的資訊，用來計算 2D Motion 或 3D Motion 的變化。
在 2D models 中，可以計算整張影像的 Affine transforms, Quadratic transforms 或 Homography。
在 3D models 中，可以同時計算該物體的 3D 結構 以及 整張影像的位移。
Reference
All About Direct Methods - M. Irani and P. Anandan (1999)
文字內容 或 影像內容 部份參考、引用自網路，如有侵權，請告知，謝謝。
