傳輸速度(bps) 在 實體層(Physical Layer) 與 資料鏈結層(Data Link Layer) 的差異
通常說傳輸速度(bps)，是指對實體層而言，因為實體層是資料真正在傳輸的地方，這裡所傳輸的資料會包含網路各層需要的標頭，所以在其它各層的傳輸速度都會比實體層來得慢，因為其它各層的計算只把該層的資料量拿來計算，而不管其它各層的傳輸協定。
以下說明 實體層 與 資料鏈結層 之間傳輸速度的差異，並解釋原因。
資料鏈結層(Data Link Layer)
在 資料鏈結層 所傳輸的單位稱為 Ethernet frame，其欄位如下：
MAC desc, MAC src 各佔 6 bytes
802.1Q tag 佔 4 bytes，為 optional
Ethertype 佔 2 bytes
Payload 資料欄位，可以帶 46 ~ 1500 bytes 的資料
CRC 確認封包是否毀損，佔 4 bytes
可以計算出 Ethernet frame 最小為 64 bytes，最大的話可以到 1522 bytes。
實體層(Physical Layer)
以 實體層 來說，如果說它的傳輸速度 10 Gbps，則就是每秒可以傳送 10 Giga bit。
在 實體層 所傳輸的單位稱為 Ethernet packet，Ethernet packet 與 Ethernet packet 之間，必須要有間隔，否則會無法分辨 Ethernet packet 的結束，這個間隔稱為 Interpacket Gap(IPG)，長度為 12 bytes的傳輸時間。
而每個 Ethernet packet 的開頭也有規定，為 Preamble + Start of frame delimiter(SFD)，分別為 7 bytes 及 1 byte。

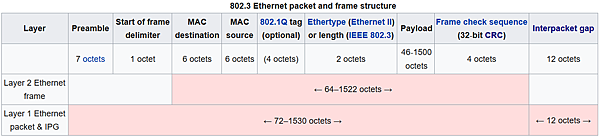

跟資料鏈結層搭配後的欄位如下：
可以計算出 Ethernet packet 最小為 72 bytes，最大的話可以到 1530 bytes，但需要再加上 12 byte 的傳輸間隔時間。
也就是說，如果傳送一個在 資料鏈結層 為 128 bytes 的封包，到了 實體層 傳輸時，會需要 128 + 8 + 12 = 148 bytes 的傳輸時間。
實例
來看一個實際的例子：
如果 實體層 的傳輸速度為 10 Gbps，則每秒可以傳送多少個 size 為 128 bytes 的 Ethernet frame？ 對於 資料鏈結層 來說，傳輸速率又會是多少？
如上述所說，在 實體層 所佔的傳輸時間需要再加上 Preamble + SFD + IPG，為：
128 + 7 + 1 + 12 = 148 bytes 的傳輸時間。
每秒可以傳送的封包個數為：
10,000,000,000 / (148 * 8) = 8,445,945
而對於 資料鏈結層 來說，它的傳輸速度約為：
8,445,945 * 128 * 8 = 8,648,647,680 (bps)
