探討在二維平面上的點，經旋轉特定角度後，其 位置(二維座標) 變化該如何計算。
探討在三維空間中的點，經旋轉特定角度後，其 位置(三維座標) 變化該如何計算。
平面上的旋轉
假設在平面上有一點 (x, y)，則以原點為中心，逆時針方向旋轉 θ 後，其座標 (x', y') 與 原座標點 (x, y) 的關係為：
x' = cos(θ) * x - sin(θ) * y
y' = sin(θ) * x + cos(θ) * y

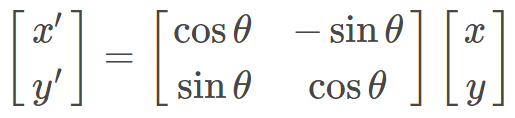

以矩陣表示為：
旋轉矩陣的由來可以從 三角函式 或是 單位向量 兩個方向來推導。
三角函式的推導
令 r2 = x2 + y2，且 r > 0，則：
x = r * cos(α)，y = r * sin(α)
x' = r * cos(α+θ)，y' = r * sin(α+θ)
根據合角公式：
sin(α+θ) = sin(α)cos(θ) + cos(α)sin(θ)
cos(α+θ) = cos(α)cos(θ) - sin(α)sin(θ)
重新得到 x' 及 y'：
x' = r * (cos(α)cos(θ) - sin(α)sin(θ)) = r * cos(α)cos(θ) - r * sin(α)sin(θ)
y' = r * (sin(α)cos(θ) + cos(α)sin(θ)) = r * cos(α)sin(θ) + r * sin(α)cos(θ)
將 x = r * cos(α)，y = r * sin(α) 代入，可以得到 (x, y) 與 (x', y') 之間的關係：
x' = cos(θ) * x - sin(θ) * y
y' = sin(θ) * x + cos(θ) * y
單位向量的推導
在二維平面上，其單位向量為：
e1 = [1, 0], e2 = [0, 1]
分別旋轉 θ 後，其位置的變化分別為：
T(e1) = [cosθ, sinθ], T(e2) = [-sinθ, cosθ]
所以其旋轉矩陣為：
空間中的旋轉
在三維座標軸的旋轉中，可以將其旋轉分解成三個部分，也就是分別對 X, Y, Z 軸的旋轉，假設對 Y, X, Z 軸的旋轉角度分別為 θy, θx, θz，其旋轉矩陣表示法可以為：
R = RY(θy)RX(θx)RZ(θz)
在單獨對 Z 軸旋轉的情況下，該三維座標點的座標轉換只對 X, Y 平面有影響，也就是 X, Y 平面旋轉：

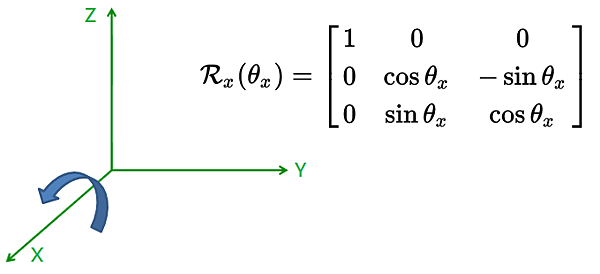

在單獨對 X 軸旋轉的情況下，該三維座標點的座標轉換只對 Y, Z 平面有影響，也就是 Y, Z 平面旋轉：

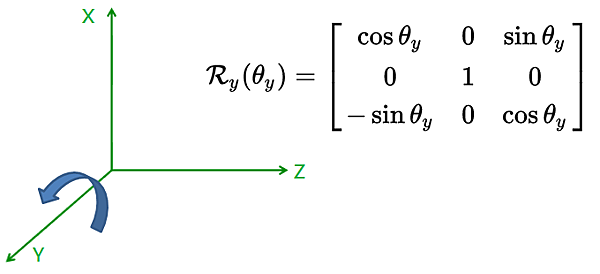

在單獨對 Y 軸旋轉的情況下，該三維座標點的座標轉換只對 X, Z 平面有影響，也就是 X, Z 平面旋轉：

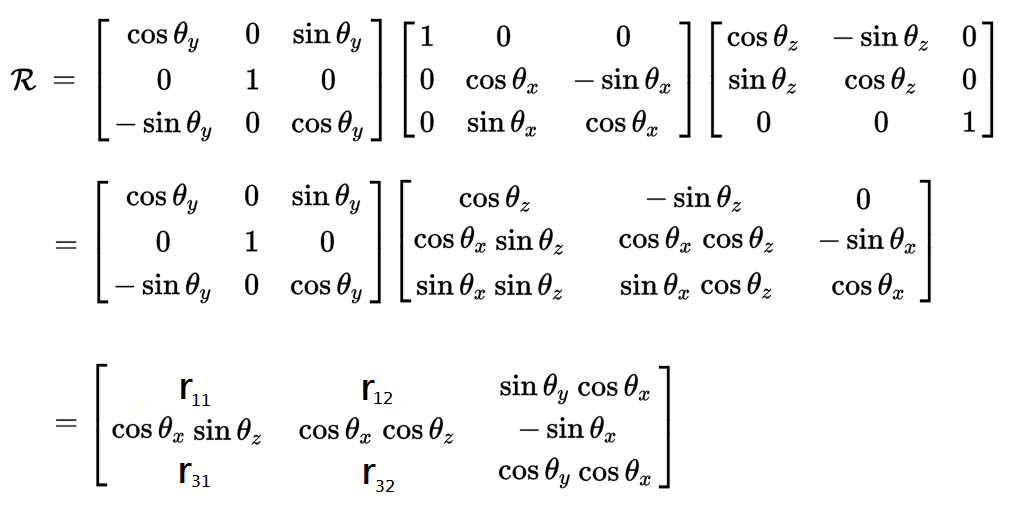

在 R = RY(θy)RX(θx)RZ(θz) 的前提下：
從最後已經作完乘法的旋轉矩陣來看，如果要分別求得 θy, θx, θz ，其計算方式為：
θy = arctan(r13 / r33)
θx = arcsin(-r23)
θz = arctan(r21 / r22)
也就是說，只要有旋轉矩陣 R，就可以進行運算，個別得到對 X, Y, Z 軸的旋轉角度： θx, θy, θz。

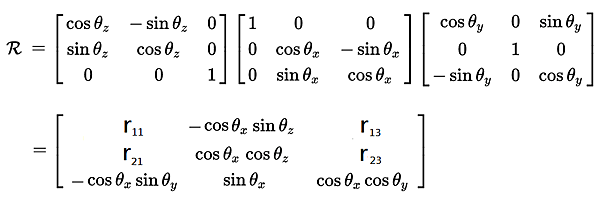

而如果在 R = RZ(θz)RX(θx)RY(θy) 的前提下，旋轉矩陣為：
其中：
r11 = cos(θy)cos(θz) - sin(θx)sin(θy)sin(θz)
r13 = sin(θy)cos(θz) + sin(θx)cos(θy)sin(θz)
r21 = cos(θy)sin(θz) + sin(θx)sin(θy)cos(θz)
r23 = sin(θy)sin(θz) - sin(θx)cos(θy)cos(θz)
補充 - 歐拉旋轉定理：
歐拉 (Leonhard Euler) 於1775年根據簡單的幾何論述證明了這個旋轉定理：
在三維空間中，若一個剛體發生位移且剛體內至少有一點固定不動(通常情況下，此固定點為原點)，則此位移等價於一個繞著穿越該固定點的固定軸的旋轉。
簡單講，歐拉旋轉定理說：每一個三維空間旋轉皆可表示為對於一固定軸的旋轉。
用線性代數術語來說，若 R 是一個定義於 R3 的旋轉矩陣，則存在一非零向量 u 使得：
R u = u，
我們稱 u 是對於 R 的一個不動點(fixed point)。
幾何意義是 u 表示旋轉軸的指向向量，旋轉軸上的每一點 ku (k 是實數) 不受旋轉運動而改變。
Reference
Rotation Matrix
幾何變換矩陣的設計
三維空間的旋轉矩陣
文字內容 或 影像內容 部份參考、引用自網路，如有侵權，請告知，謝謝。
